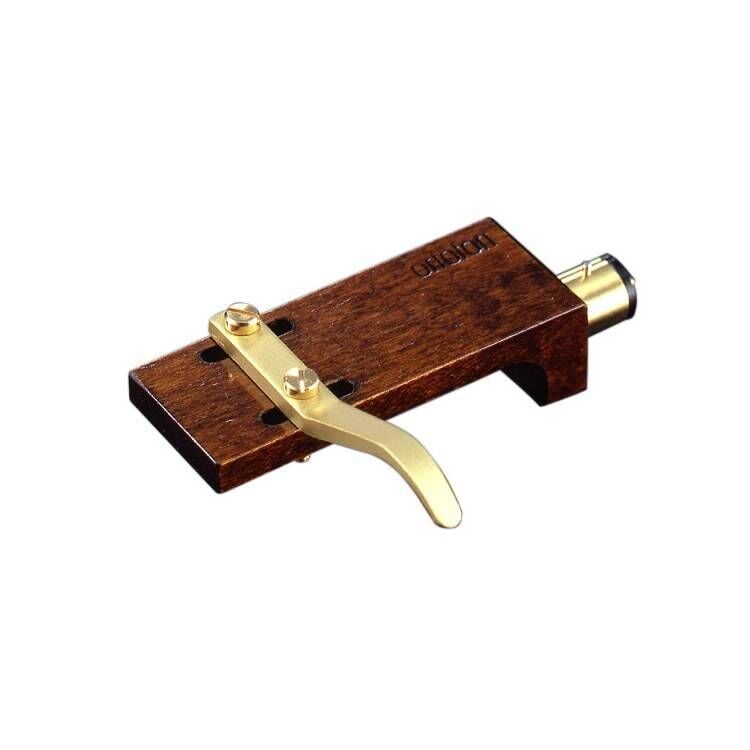

Ortofon LH 8000 Headshell

LH-8000, cilalı pirinç parmak kaldırma mekanizmasına sahip, yüksek kaliteli, el yapımı ahşap tabanlı bir başlıktır. Son derece çekici LH-8000, çeşitli kartuşlar için mükemmeldir, örneğin,

MC Jubilee ,  MC Windfeld ,  MC Windfeld Ti ,  MC Anna ,  MC Anna Diamond ,  2M Bronze  ve  2M Black .

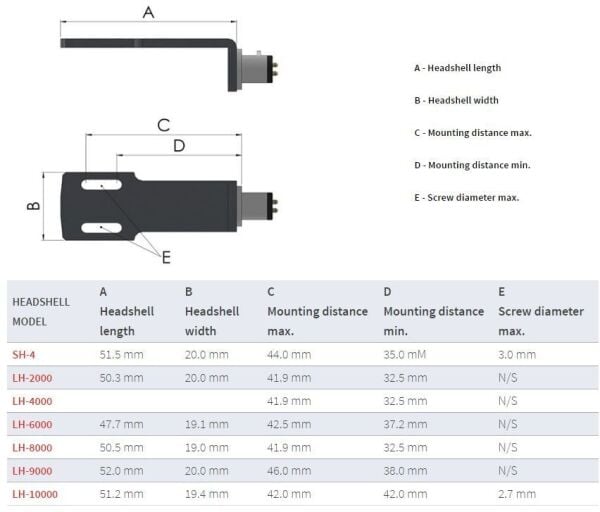

Pikap iğnesinin temel boyutlarını bilmek, çoğu durumda kartuşu ve kolu doğru şekilde monte etmeyi ve hizalamayı kolaylaştıracaktır. Pikap iğnesinin montaj boyutları tablosunu görmek için lütfen sayfanın en altına kaydırın.

LH-8000 bağlantı kablolarıyla birlikte gelir.

Kolay ve kullanışlı bağlantı

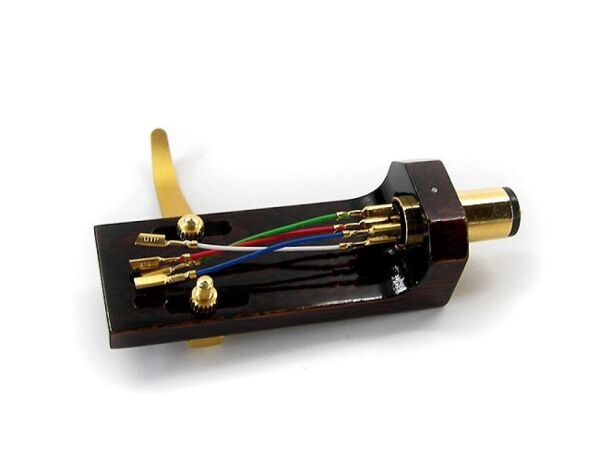

Tüm Ortofon kartuşlarında, sağ kanal için sırasıyla sıcak ve topraklama terminallerini gösteren kırmızı ve yeşil renkler; sol kanal için ise sırasıyla sıcak ve topraklama terminallerini gösteren beyaz ve mavi renkler olmak üzere renk kodlaması bulunur. Kartuşun içine bağlandığında, her zaman kartuş gövdesini veya motor sistemini topraklamak için yeşil terminal kullanılacaktır. Kartuşu pikap başlığına takmadan önce bağlantı kablolarını kartuşa ve pikap başlığına bağlamanızı öneririz.

Lütfen kabloların doğru yönlendirilmesine dikkat edin. Ortofon kartuşlarının terminal pinlerinin çapı 1,2 mm iken, Ortofon pikap başlığı pinlerinin çapı sadece 1,0 mm'dir.

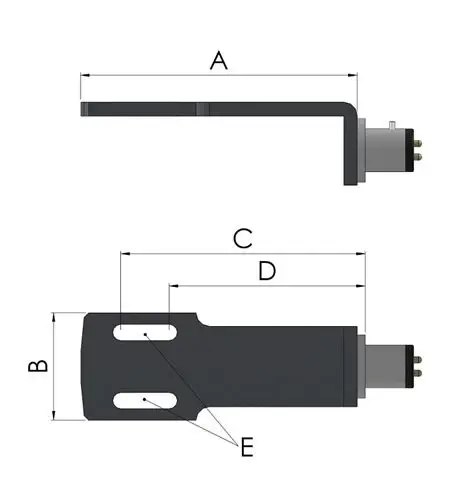

A - Kafa yuvası uzunluğu

B - Kafa yuvası genişliği

C - Maksimum montaj mesafesi.

D - Minimum montaj mesafesi.

E - Maksimum vida çapı.
